Beüzemelés

Beüzemelés során a levegőminőség-mérő készülékek konfigurációját és regisztrációját végezzük el. A készülékek konfigurációjánál eldönthetjük, hogy hova küldjön a készülékünk adatokat, ilyen céllal több oldalt is megadhatunk. Az alábbiakban láthatóvá tesszük a MetNet.hu, a Sensor.Community, az Opensensemap.org oldalakra történő adatküldés mikéntjét.

Csatlakoztasd a szenzorodat az USB tápegységhez. Hamarosan megjelenik egy új WiFi hotspot: airRohr -XXXXXXX (Az X-ek helyén a szenzorod egyedi azonosítója lesz), vagy ha máshonnan rendelted a készüléket, pl Lengyelországból, akkor a Wifi hotspot neve valami ilyen lesz: Feinstaubsensor – XXXXXXX.
Csatlakozz erre a WiFi-re és a böngésződbe a készülék IP címét írd be, ez ilyesmi lehet: http://192.168.4.1/ Ha így nem sikerül, akkor nézd meg a készülék IP címét közvetlenül a Wifi Routerben, vagy egy letöltött ingyenes ‘Fing’ alkalmazásban, és ezt írd a böngésződbe.

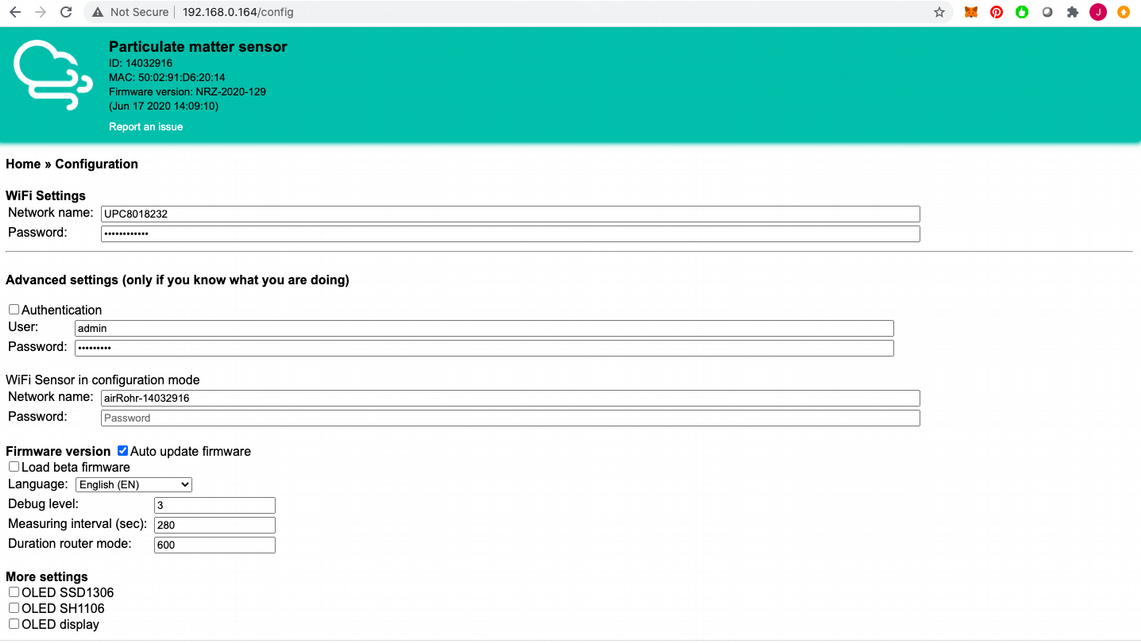

Ilyen oldalt kapunk:

A megjelenő konfigurációs oldalon a készülékedet csatlakoztasd az otthoni WiFi-re, azaz a Network name-hez írd a Wifi azonosítódat, a Password-höz pedig a Wifi hálózatod jelszavát.

metnet.hu oldalra készülék regisztráció: először a metnet.hu oldalon regisztrálunk, majd „Új műszer rögzítése”, és ekkor a mérőt is regisztráljuk.

  • Szenzor típusa: sensor.community.
  • A készülék neve fontos, konfigurálásnál ezt fogjuk használni, csak a megadott karakterek szerepelhetnek benne.
  • Település: itt nem elég a település neve, kell valami jellemzője a helyszínnek, mert a térképen ezen a néven fog megjelenni a mérő (kerület, köz, utca).

Konfigurálásnál a készülék IP címét a böngészőbe írva, beállítható saját „API”, itt kell a metnet elérését beállítani. Bejelöljük a „Send data to custom API”, valamint a HTTP formátumot is, majd server: www.metnet.hu, Path (útvonal): /api/sensorcommunity, User: a mérőműszer neve, jelszó, amit a metnet.hu-n megadtunk hozzá.


További oldalakra történő adattovábbítások konfigurációja

(A készülék beüzemeléséről további leírást találsz angol és német nyelven itt.)

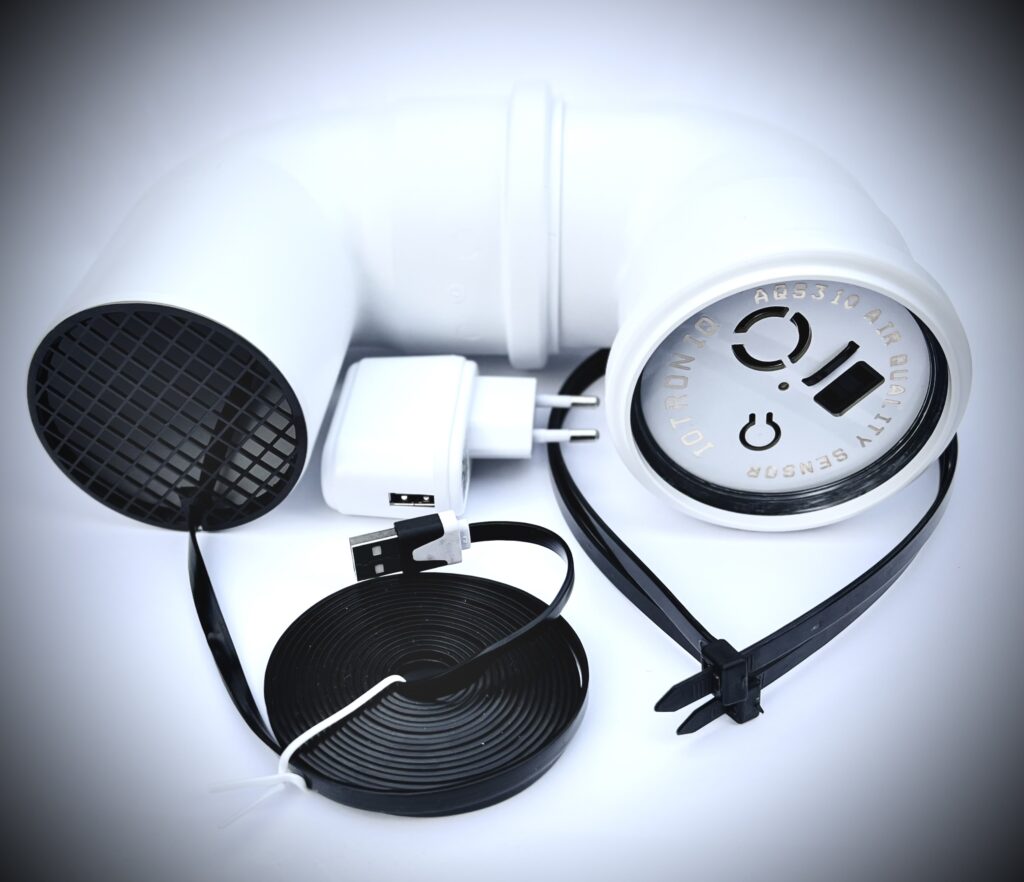

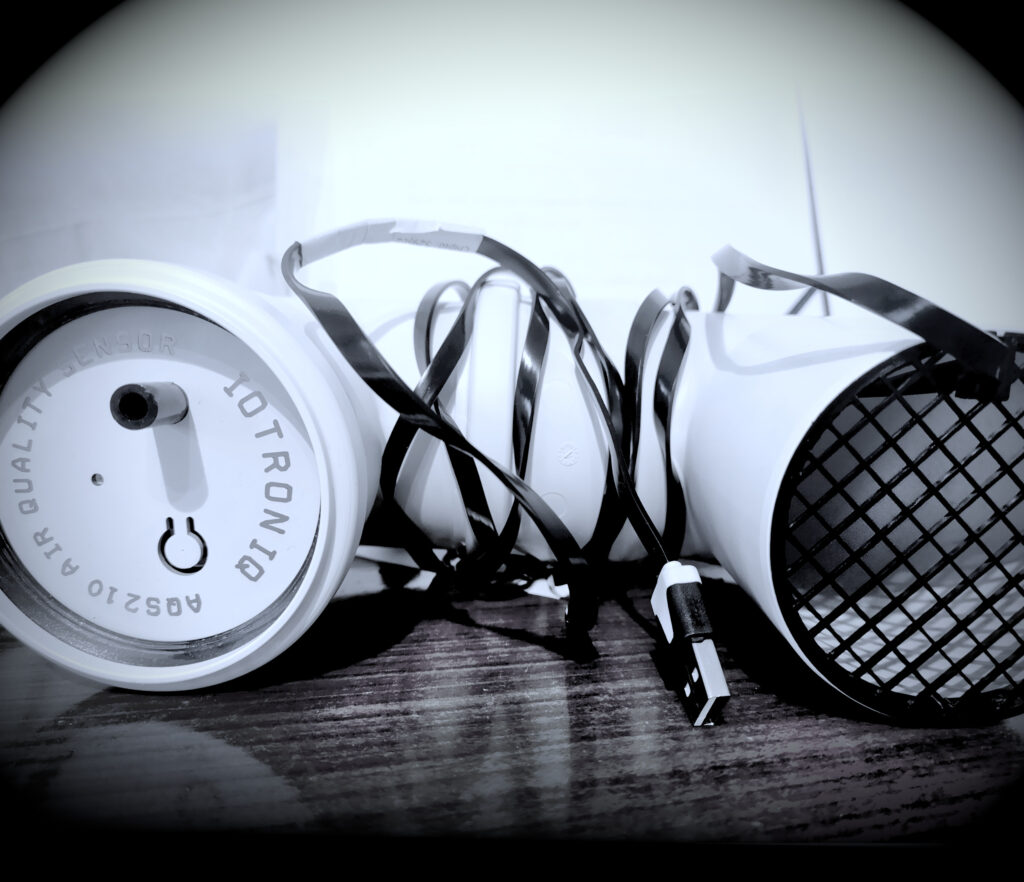

Összeállítás az újabb, magyar típushoz
  • USB kábelt dugd a mérőkészülékbe;
  • Csúsztasd össze a két könyökcsövet, a rácsot helyezd a cső végére úgy, hogy az USB kábel a neki hagyott vágatban fusson.
  • Gratulálok, kész a szenzorod.
Aktiválás

Csatlakoztasd a szenzorodat az USB tápegységhez. Hamarosan megjelenik egy új WiFi hotspot: airRohr -XXXXXXX (Az X-ek helyén a szenzorod egyedi azonosítója lesz), vagy ha máshonnan rendelted a készüléket, pl Lengyelországból, akkor a Wifi hotspot neve valami ilyen lesz: Feinstaubsensor – XXXXXXX.
Csatlakozz erre a WiFi-re és a böngésződbe a készülék IP címét írd be, ez ilyesmi lehet: http://192.168.4.1/ Ha így nem sikerül, akkor nézd meg a készülék IP címét közvetlenül a Wifi Routerben, vagy egy letöltött ingyenes ‘Fing’ alkalmazásban, és ezt írd a böngésződbe.
Ilyen oldalt kapunk:

A megjelenő konfigurációs oldalon a készülékedet csatlakoztasd az otthoni WiFi-re, azaz a Network name-hez írd a Wifi azonosítódat, a Password-höz pedig a Wifi hálózatod jelszavát.

Végül a https://devices.sensor.community/ oldalon a szenzorodat az egyedi azonosítójával regisztráld. A regisztráció után tíz percen belül meg is jelenik a sensor.community térképén. A regisztrálásról lejjebb még írok.

Konfigurálás
  1. A készülék IP címén megnyitott böngésző felületen található a konfiguráció (configuration), erre klikkelve elsőként a Network name és Password beállítása szükséges, de ezen túl vagyunk, utána jön a mérések gyakoriságának beállítása, azt javasoljuk, hogy 180 sec-re, azaz másodpercre állítsd, ezzel meghosszabbítva a készülék élettartamát.
  2. Az általunk javasolt (magyar gyártótól) szenzor jellemzői eleve konfigurálva vannak, adatai a következők: SDS011 szállópor szenzor, és a BME280 páratartalom/nyomás/hőmérséklet szenzor. Ezek be vannak jelölve, de ellenőrizd, ha nincs előre konfigurálva a mérőd, akkor ezeket jelöld.
  3. Kicsit lejjebb megjelenik, hogy ‘APIs’, itt kell megjelölni, hogy az adatok hová továbbítódjanak. Javasoljuk, hogy a sensor.community, Madavi.de, és az OpenSenseMap is legyen bejelölve. Az OpensenseMap-ra külön regisztrálni kell, és a neki kihagyott helyre a regisztrációs ID-t kell beírni.
    Metnet.hu oldalra szintén először külön regisztrálni kell, majd „Új műszer rögzítése”, és az itt megadott nevet és jelszót kell a Konfigurációs oldalon a kicsit lejjebb megtalálható „Custom API” beállításnál használni (kicsit lejjebb erről bővebben is írok).
  4. ‘Save configuration and restart’ gomb megnyomásával élővé válik a konfiguráció. 10 perc elteltével megjelennek a szenzor mért adatai itt is: Sensor data, ahol a szenzor ID-je alapján kereshető.

Regisztráld a készüléked, hogy a sensor.community térképén megjelenjen

Készíts egy felhasználói fiókot

Menj a devices.sensor.community , készíts felhasználói fiókot, és így már te is a levegőminőség mérő hálózat részévé váltál.

Regisztráld a készüléked

Amint van felhasználói linked, belépsz, és itt tudod regisztrálni a készüléket. Töltsd ki a formulát így: kattints a Home -> (Login) – Sensors -> Register new sensor.

  • A sensor ID a készülék ChipID-ja, airRohr -XXXXXXX (NodeMCU), már korábban, aktiválásnál találkoztunk vele (máshol vásárolt szenzor esetén Feinstaubsensor- XXXXXX).
  • Az e-mail cím (nem lesz publikus)
  • Címed: utca, házszám, város. Klikkelj a “Lookup entered address” és megtalálod a koordinátákat (kerekítve). Állítsd be a térképen is a pin-t, a jelet.
  • Állíts be egyedi nevet a szenzornak, hogy meg tudd különböztetni, ha esetleg több készüléket is regisztrálnál egy háztartásban
  • Írd le a mérőállomás körülményeit, pl milyen magasan van a földtől, az út mely oldalán, a forgalmason vagy a zöldterületre nézőn, és hasonlók.

Az OpensenseMap-on is regisztrálj, itt fontos, hogy Luftdaten típusnak ismerik a mérőt, erre kell rákattintani, amikor azt állítjuk be, milyen a készülékünk, majd kikeresni azt a típust, melyben SDS011 (szenzor) és BME280 (hőmérséklet és páratartalom mérő) szerepel, befejezéskor kapod meg a Sensebox ID-t, ami a konfigurációs oldalon a megfelelő helyre beírandó.

A metnet.hu oldalra készülék regisztráció: először a metnet.hu oldalon regisztrálunk, majd „Új műszer rögzítése”, és ekkor a mérőt is regisztráljuk.

  • Szenzor típusa: sensor.community.
  • A készülék neve fontos, konfigurálásnál ezt fogjuk használni, csak a megadott karakterek szerepelhetnek benne.
  • Település: itt nem elég a település neve, kell valami jellemzője a helyszínnek, mert a térképen ezen a néven fog megjelenni a mérő (kerület, köz, utca).

Konfigurálás ismét a készülék IP címét a böngészőbe írva, beállítható saját „API”, itt kell a metnet elérését beállítani. Bejelöljük a „Send data to custom API”, valamint a HTTP formátumot is, majd server: www.metnet.hu, Path (útvonal): /api/sensorcommunity, User: a mérőműszer neve, jelszó, amit a metnet.hu-n megadtunk hozzá.

Összeszerelési (ha alkatrészeket rendelsz) és telepítési videós segítség:
https://www.youtube.com/watch?v=6UpxPvmiWs0

Amennyiben kérdésed, észrevételed van, kérem, hogy a szego.judit@levego.hu e-mail címre írj.

A MetNet meteorológiai szervezet honlapján további információkat találsz a készülékekről.
